vivadoで実機の信号を確認する方法

この記事は事前にハードウェアの接続や設定が終わっている段階から買いています。

GUIでやるならNetlist/Implemented Designから追加します。

1. Open Implemented Designをクリックします。

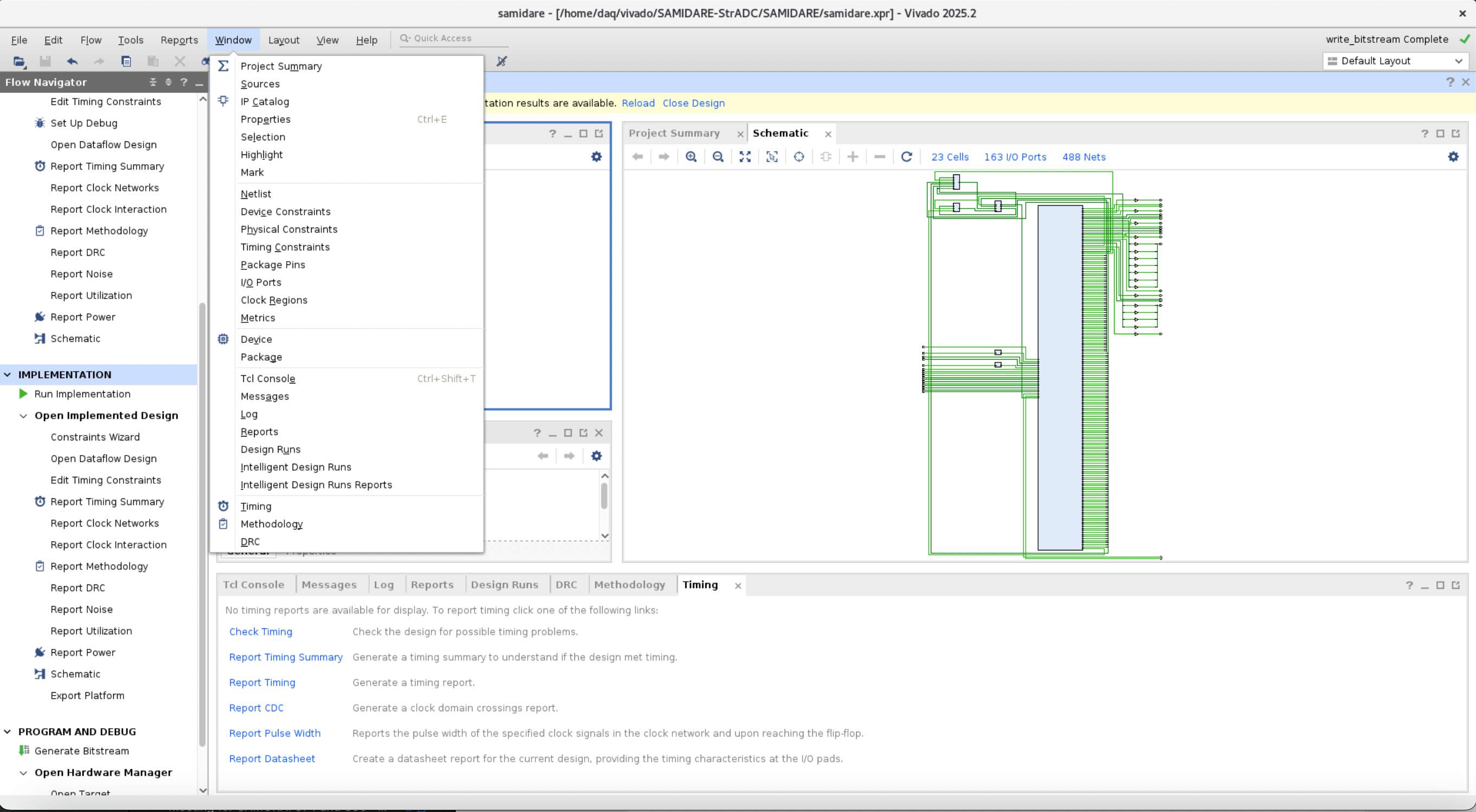

2. 見たい信号をNetlistかSchematicで探します。

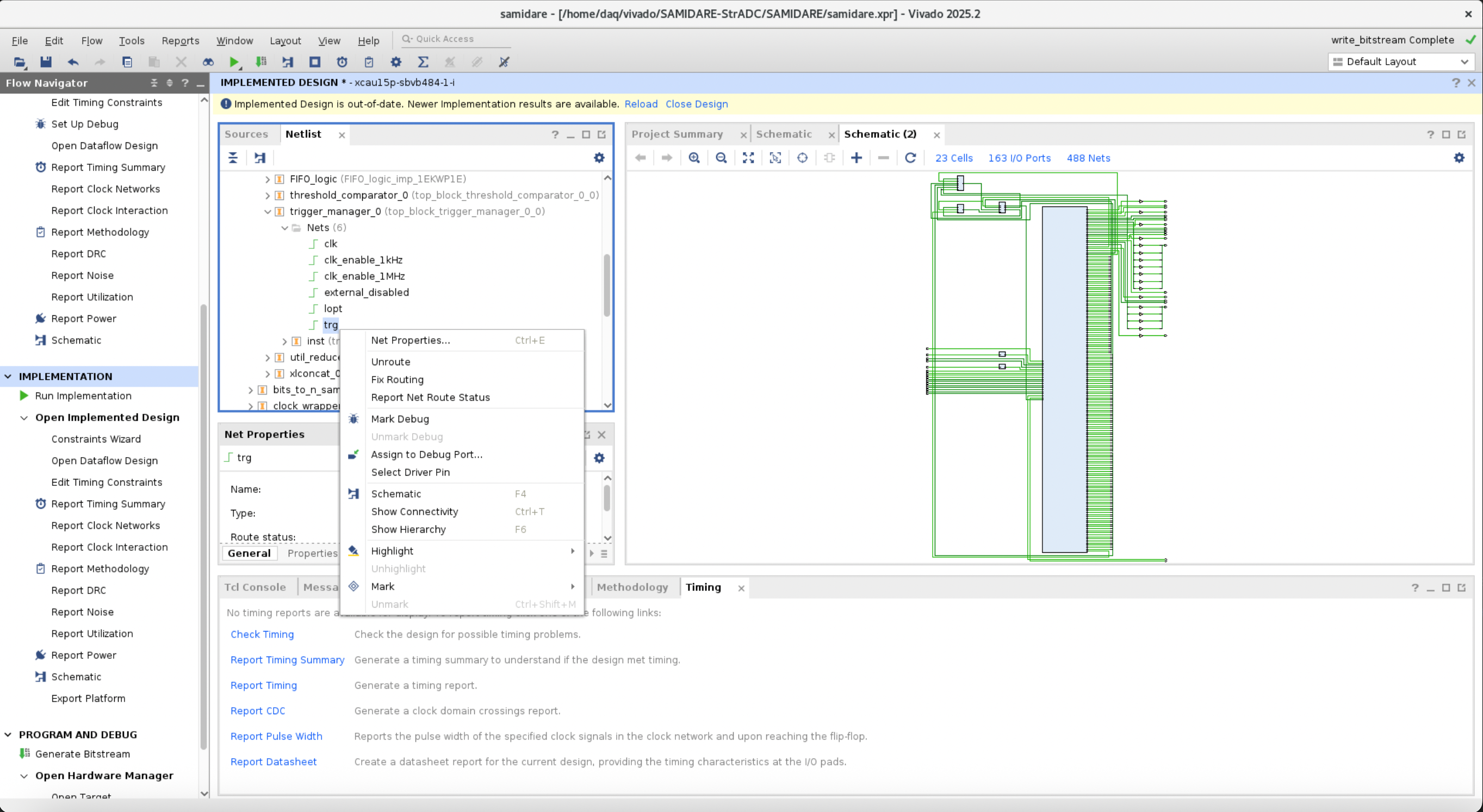

3. 右クリックしてMark Debugをクリックします。
4. Set Up Debugをクリックします。

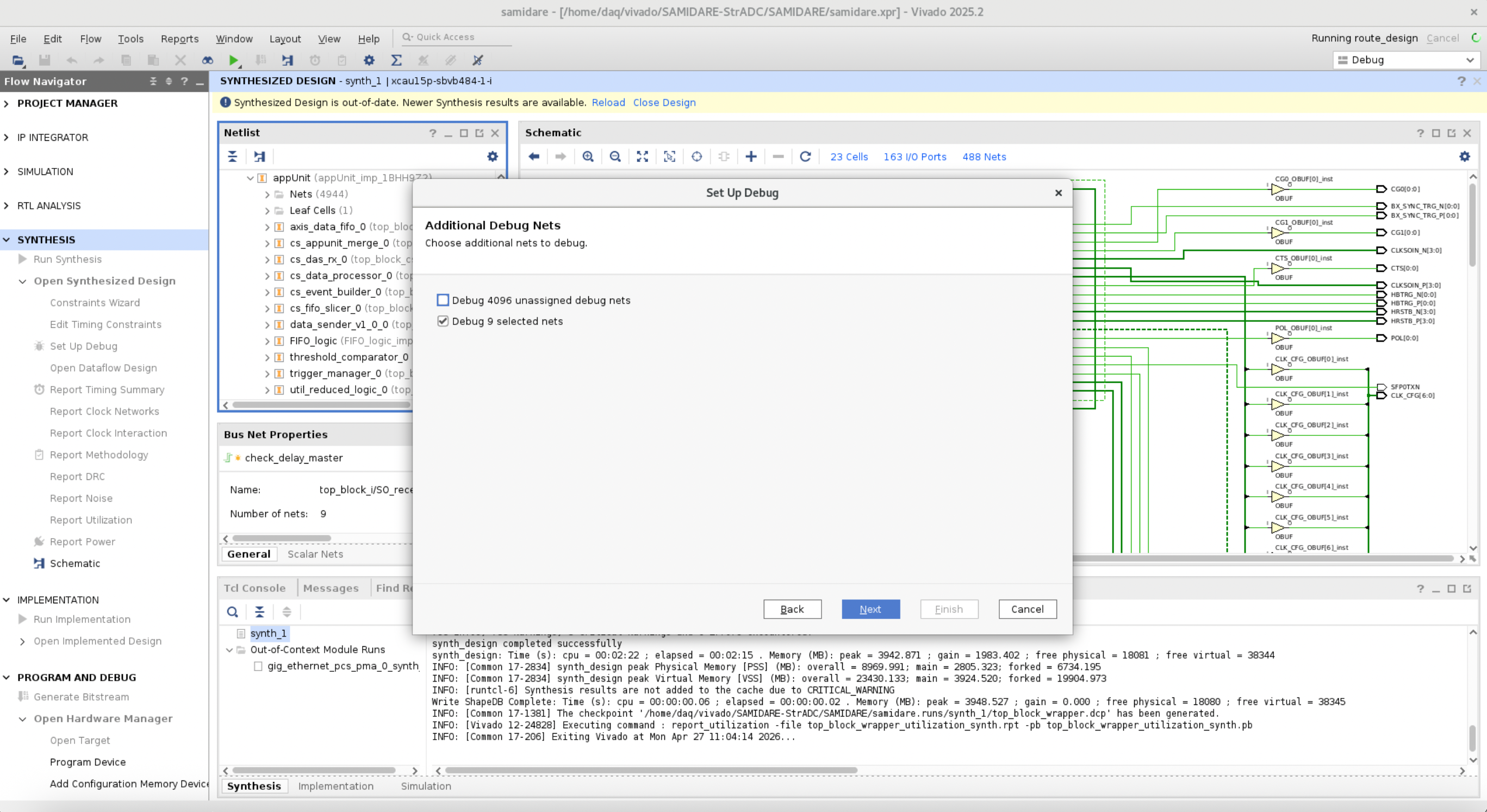

5. Set up debugのウィンドウを開き、追加した信号を選びます。

後の手順はbitstreamを生成して、実機に書き込む手順と一緒です
