SAMIDAREボードにSPI Flash書き込む方法

クラウディオ経由で京大の長房くんが作ってくれたファームウェアをSAMIDAREの実機に書き込む方法を教えてもらったので、その方法を残しておきます。

1. SPI flash memoryの追加

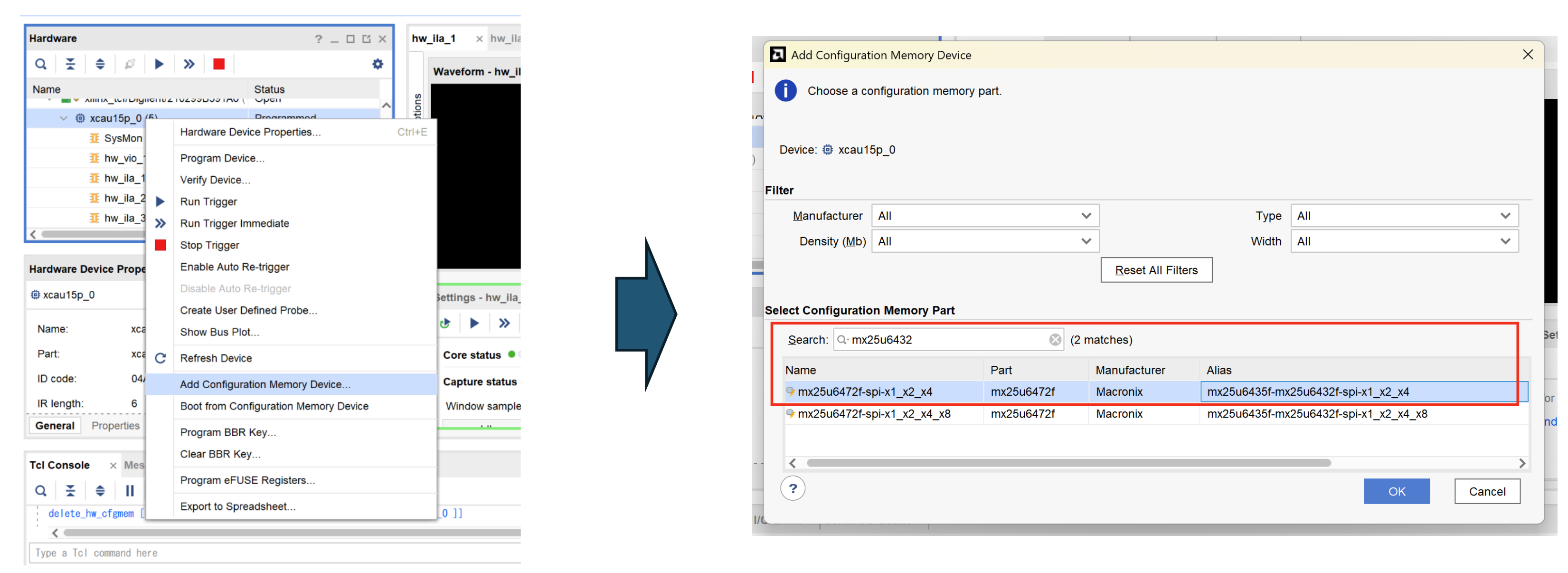

1. Hardware Managerを開きます。
2. 対象デバイスを右クリックします。
3. Add Configuration Memory Deviceを選びます。
4. mx25u6472f-spi-x1_x2_x4を選択します。

2. .bin ファイルを生成する

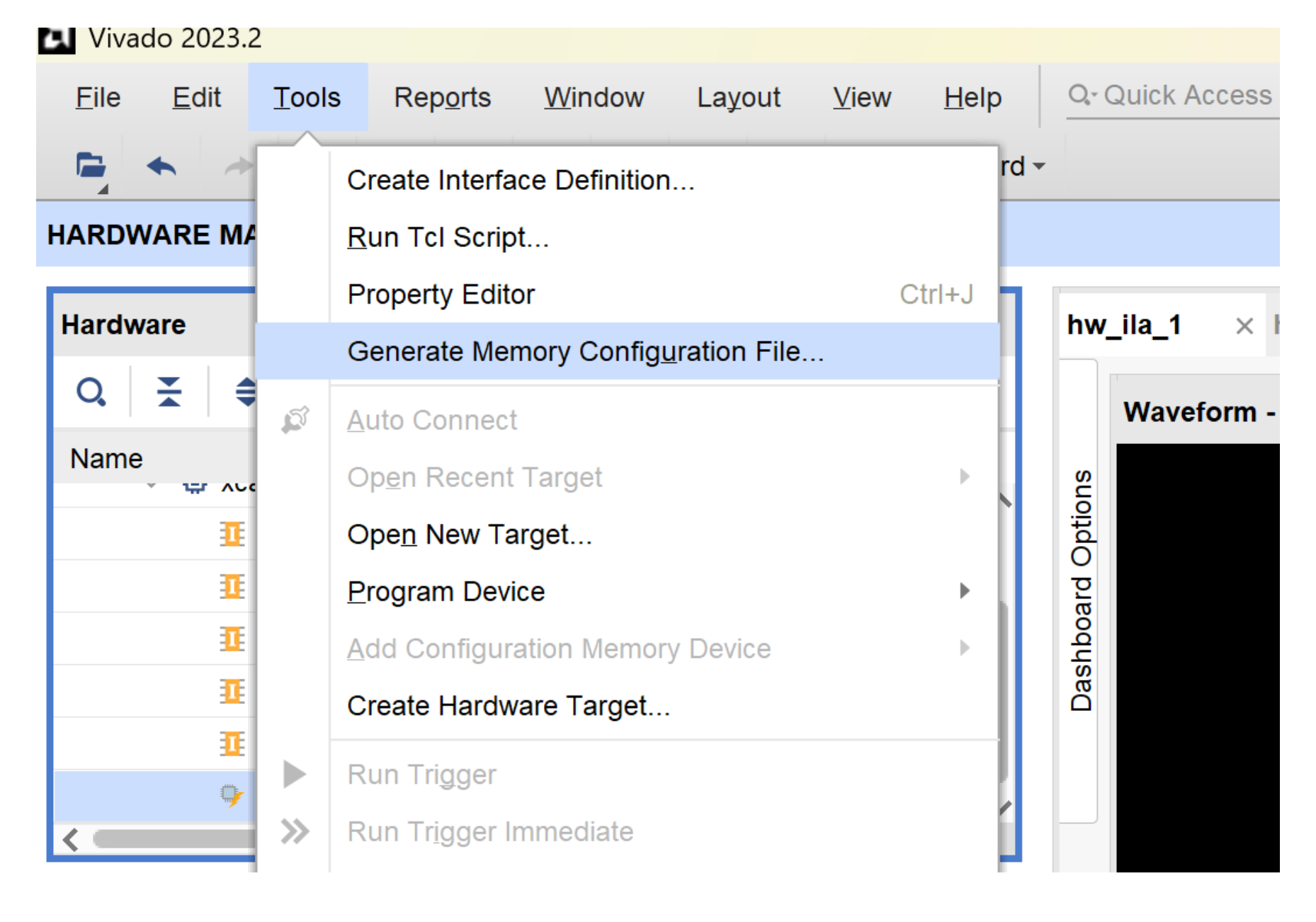

1. Hardware ManagerのツールバーのToolsを選択します。
2. Generate Memory Configuration Fileをクリックします

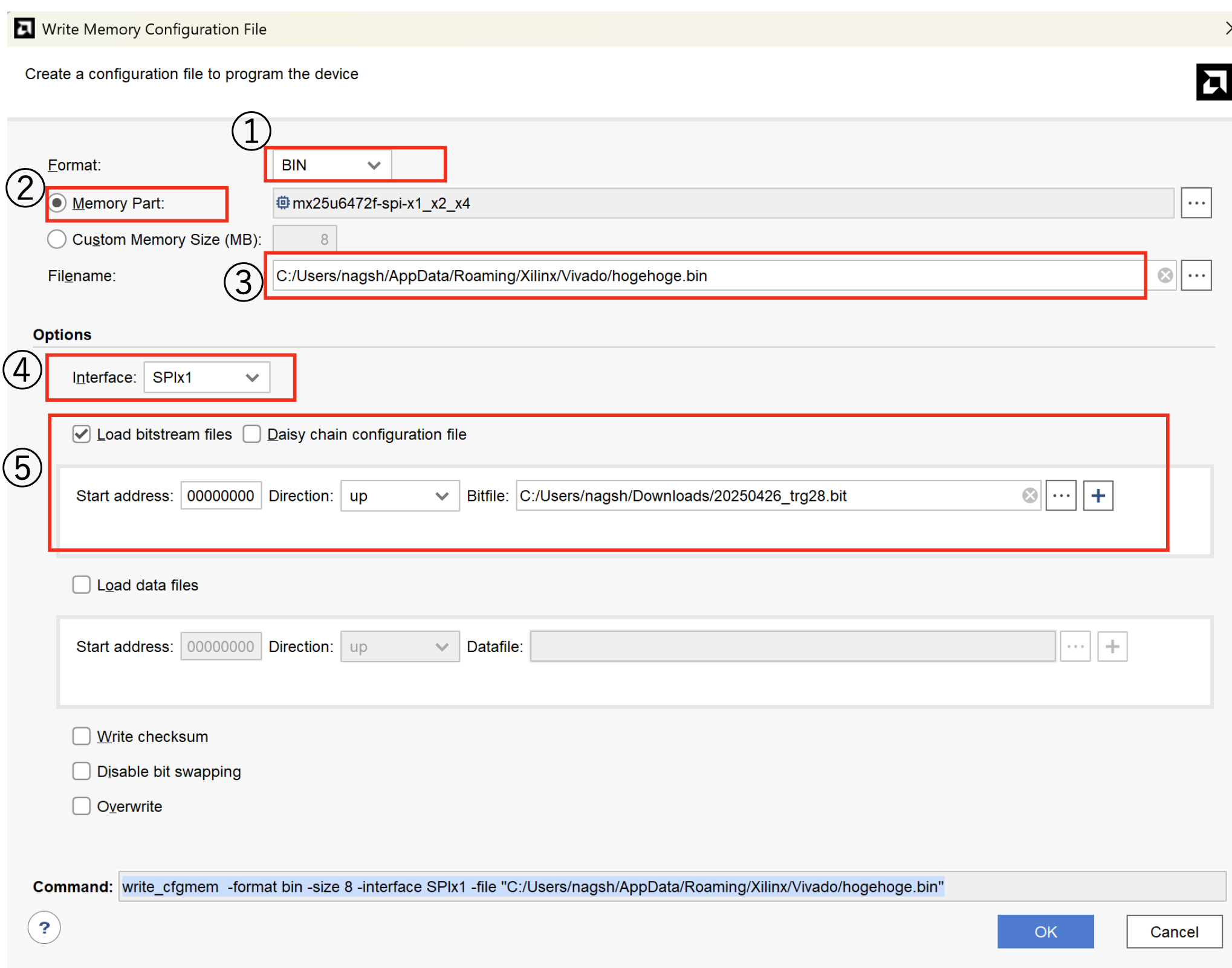

3. 新規ウィンドウで設定を指定します。

• FormatはBINにします。
• Memory Partを選びます。
• 出力ファイル名は自分の好きなように決めます。
• InterfaceはSPIx1に設定します。
• 元の bit file を選択します。

3. SPI flash に書き込む

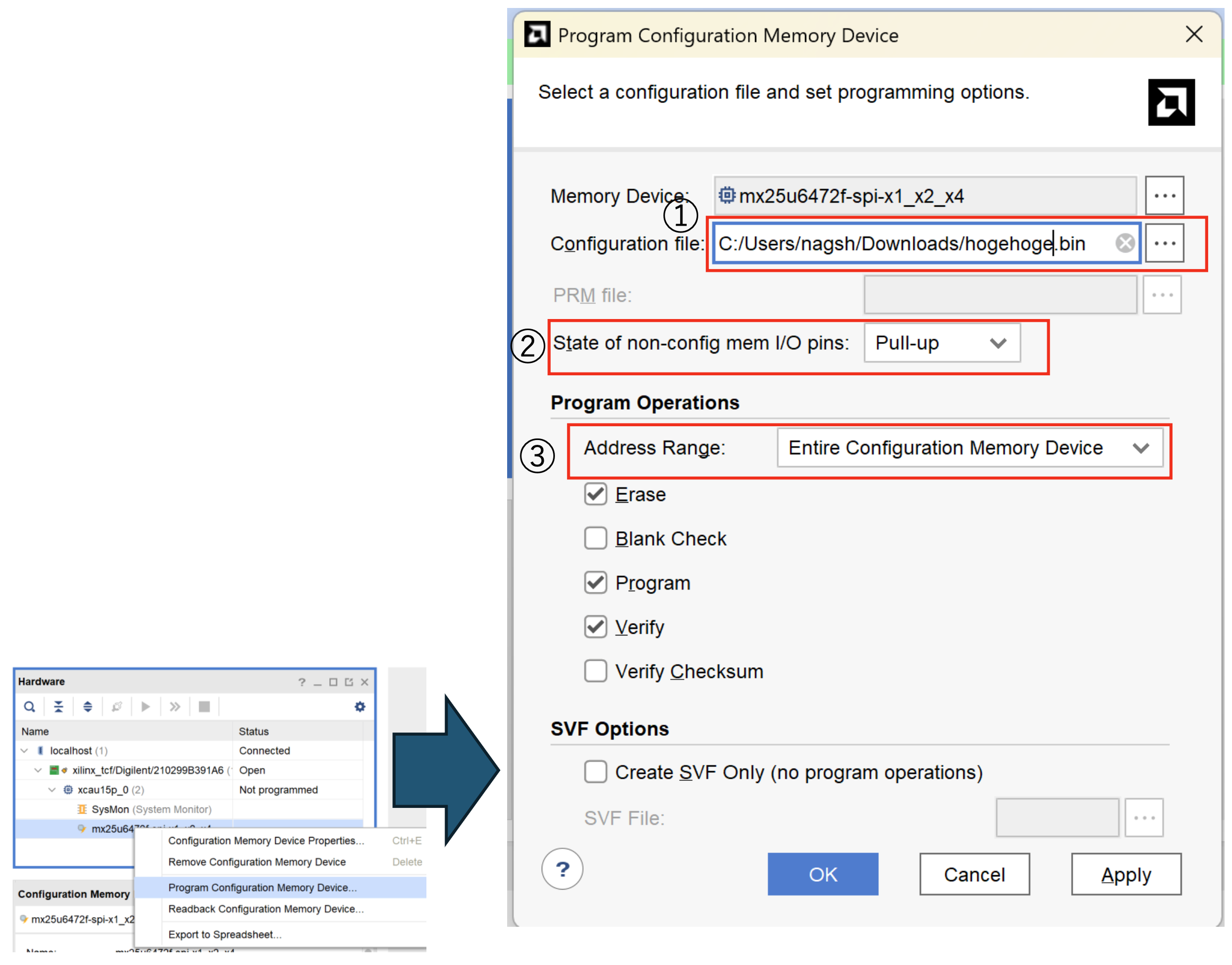

1. 生成したconfiguration fileを選択します。
2. State of non-config mem I/O pinsをPull-upに設定します。
3. Address RangeをEntire Configuration Memory Deviceに設定します。

4. SPI Flash から起動する

あとはJTAGを外して、ボードを再起動すれば良いです。

JTAGが接続されたままだとSPI memoryからbootできないということに気をつけてください。
